Transormator Spacetronik SP-B21 BNC-RJ 2szt

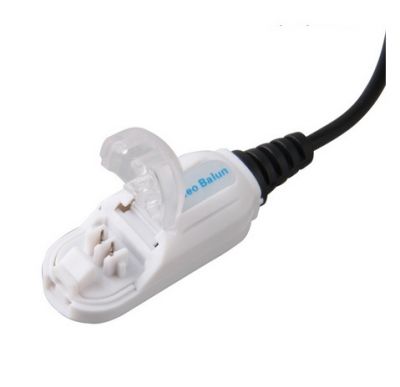

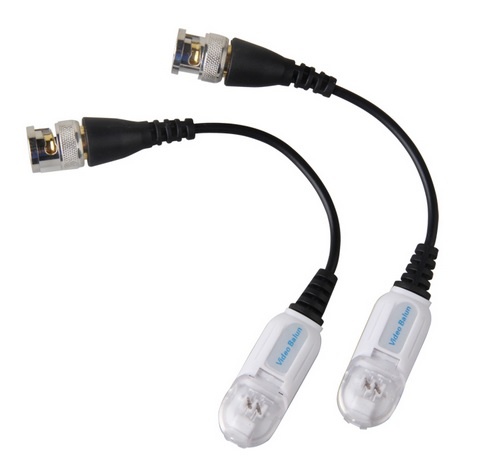

Transformator UTP Video Balun służy do przesyłu
sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Transformator
ma przymocowane giętkim kablem złącze BNC, co zapewnia swobodne ułożenie
końcówki BNC.
Urządzenie dopasowuje impedancję kabla koncentrycznego (75 Ω) do impedancji przewodu symetrycznego (100 Ω) zapewniając przesył sygnału wizyjnego do 330 m (skrętka komputerowa 5 kategorii).
Urządzenie dopasowuje impedancję kabla koncentrycznego (75 Ω) do impedancji przewodu symetrycznego (100 Ω) zapewniając przesył sygnału wizyjnego do 330 m (skrętka komputerowa 5 kategorii).
Należy zwrócić uwagę na prawidłowe połączenie
zacisku: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia
obrazu.

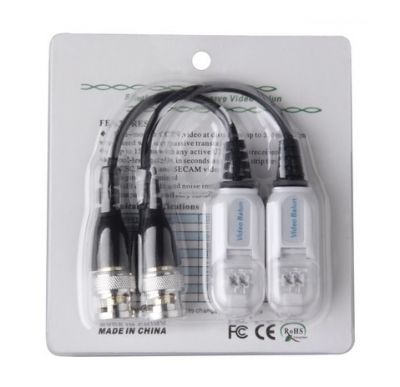

Zestaw 2 sztuk
Cechy transformatora:
- materiał: tworzywo ABS
- pasmo przenoszenia: DC do 8MHz
- tłumienie: 0.5dB
- CMRR: 60dB
- impedancja: BNC: 75 Ω, terminali: 100 Ω
- funkcja ochrony odgromowej
- wideo na odległość do 330m, gdy korzystamy z jakiejkolwiek pasywnego transmitera
- do 1500m z dowolnego aktywnego odbiornika wideo UTP
- beznarzędziowy, instaluje się w kilka sekund, nie trzeba odizolować przewody
- formaty wideo: NTSC, PAL, SECAM
- nie wymaga zasilania.
- przesłuchy odporność na zakłócenia: 60 dB
- kompaktowe wymiary i łatwy montaż
Wymiary: 3,8 cm x 2,2 cm x 2,0 cm
Masa: 38 g
Cechy transformatora:
- materiał: tworzywo ABS
- pasmo przenoszenia: DC do 8MHz
- tłumienie: 0.5dB
- CMRR: 60dB
- impedancja: BNC: 75 Ω, terminali: 100 Ω
- funkcja ochrony odgromowej
- wideo na odległość do 330m, gdy korzystamy z jakiejkolwiek pasywnego transmitera
- do 1500m z dowolnego aktywnego odbiornika wideo UTP
- beznarzędziowy, instaluje się w kilka sekund, nie trzeba odizolować przewody
- formaty wideo: NTSC, PAL, SECAM
- nie wymaga zasilania.
- przesłuchy odporność na zakłócenia: 60 dB
- kompaktowe wymiary i łatwy montaż
Wymiary: 3,8 cm x 2,2 cm x 2,0 cm
Masa: 38 g
Współczynnik CMRR w transformatorach wideo.
Angielskie określenie transformatora wideo - „balun” jest skrótem od
„Balance-Unbalance” (symetryczny – niesymetryczny) oznacza urządzenie
pozwalające na zmianę medium transmisyjnego z kabla współosiowego na skrętkę i
odwrotnie. Największą zaletą transmisji kablem symetrycznym jest niższa cena
kabla oraz odporność na zakłócenia. Dzięki temu, że sygnał przesyłany jest przez
2 przewody o tej samej impedancji, zakłócenia dodające się do obu przewodów są
takie same. Dlatego znacznie łatwiej je usunąć niż z przewodu
koncentrycznego.
Odporność transformatora wideo na zakłócenia
poprzez redukcję sygnału wspólnego dla obu przewodów oraz pozostawienie sygnału
różnicowego to podstawowa właściwość transformatora wideo. Jest określana
poprzez parametr CMRR (Common Mode Rejection Ratio). Jest to stosunek wartości
sygnału błędu na wyjściu niesymetrycznym do wartości zakłócenia na wejściu
symetrycznym. Można zmierzyć go np. przez podanie sygnału zakłócającego
(wspólnego) Vz o dużej amplitudzie przy zwartych żyłach kabla
symetrycznego (zapewnienie zerowej amplitudy sygnału różnicowego). W idealnych
warunkach na wyjściu niesymetrycznym transformatora powinno być 0V, natomiast
zmierzoną w warunkach rzeczywistych wartość Vb należy podstawić do
wzoru:
CMRR =
20*LOG(Vb/Vz)
Parametr CMRR dla transformatorów wideo (dla
sygnałów o częstotliwości 15kHz do 6MHz) wynosi 60dB. Oznacza to że tłumią one
sygnał wspólny (zakłócenia) 1000 razy.
