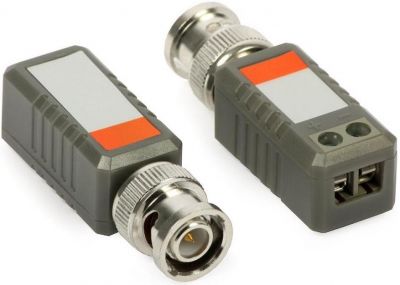

Transformator Video Balun 1VP-A BNC komplet 2szt

Transformator video CCTV 1VP-A przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej.
Umieszczenie transformatora bezpośrednio na wtyku BNC daje możliwość bardzo łatwego montażu nawet przy gęsto umiejscowionych gniazdach BNC.
Urządzenie dopasowuje impedancję kabla koncentrycznego (75 Ω) do impedancji przewodu symetrycznego (100 Ω),
zapewniając przesył sygnału wizyjnego do 400 m (skrętka komputerowa 5 kategorii).
Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Parametry techniczne:
- nazwa: 1VP-A
- zasięg: 400 m
- zakres napięcia we/wy 75 Ω (CVBS): 1 Vpp
- tłumienie przelotowe: -0,5 dB (dla f=5MHz)
- zakres pasma video: 0...50 MHz (-3 dB)
- CMRR (dB @ 5MHz): 60 dB
- impedancja we/wy koncentrycznego: 75 Ω
- impedancja we/wy symetrycznego: 100 Ω
- typ złącza we/wy koncentrycznego: wtyk BNC męski
- typ złącz we/wy symetrycznego: Zaciski kablowe
- temp. pracy / wilgotność względna: 0ºC...+55ºC / <95%
- masa sztuki: 0,016 kg
- wymiary (S x W x G): 15x47x15 mm

Współczynnik CMRR w transformatorach wideo - oznacza urządzenie pozwalające na zmianę medium transmisyjnego z kabla współosiowego na skrętkę i odwrotnie.
Największą zaletą transmisji kablem symetrycznym jest niższa cena kabla oraz odporność na zakłócenia.
Dzięki temu, że sygnał przesyłany jest przez 2 przewody o tej samej impedancji, zakłócenia dodające się do obu przewodów są takie same.
Dlatego znacznie łatwiej je usunąć niż z przewodu koncentrycznego.
Odporność transformatora wideo na zakłócenia poprzez redukcję sygnału wspólnego dla obu przewodów,
oraz pozostawienie sygnału różnicowego to podstawowa właściwość transformatora wideo.
Jest określana poprzez parametr CMRR (Common Mode Rejection Ratio).
Jest to stosunek wartości sygnału błędu na wyjściu niesymetrycznym do wartości zakłócenia na wejściu symetrycznym.
Można zmierzyć go np. przez podanie sygnału zakłócającego (wspólnego) Vz o dużej amplitudzie przy zwartych żyłach kabla symetrycznego
(zapewnienie zerowej amplitudy sygnału różnicowego).
W idealnych warunkach na wyjściu niesymetrycznym transformatora powinno być 0V,
natomiast zmierzoną w warunkach rzeczywistych wartość Vb należy podstawić do wzoru: CMRR = 20*LOG(Vb/Vz)
Parametr CMRR dla transformatorów wideo (dla sygnałów o częstotliwości 15kHz do 6MHz) wynosi 60dB.
Oznacza to że tłumią one sygnał wspólny (zakłócenia) 1000 razy.
