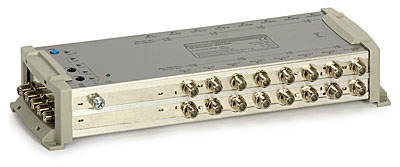

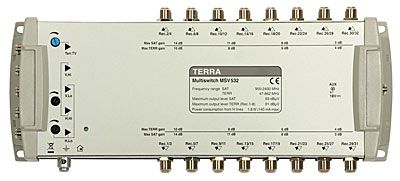

Multiswitch MV-532 Terra 5-wejściowy 32-wyjścia
Multiswitche są dedykowane dla średnich i
dużych instalacji (20-200 gniazd) z dystrybucją sygnału pośredniej
częstotliwości SAT, oraz sygnału telewizji naziemnej.
Multiswitch posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej i nie ma wbudowanego zasilacza. MSV-5xx posiadają regulacje wzmocnienia w paśmie IF niezależnie dla pasma górnego i dolnego (w odróżnieniu od MSR-5xx).
Multiswitch posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej i nie ma wbudowanego zasilacza. MSV-5xx posiadają regulacje wzmocnienia w paśmie IF niezależnie dla pasma górnego i dolnego (w odróżnieniu od MSR-5xx).
Pozwala to na zrównoważenie poziomów pomiędzy
pasmami, co bezpośrednio wpływa na zmniejszenie wpływu przesłuchów na jakość
sygnału. Przesłuchy powstają w instalacjach, gdy kilka kabli biegnie obok siebie
– czyli tak jak to ma miejsce w instalacjach z multiswitchami. Urządzenia są
przeznaczone do pracy wewnątrz budynku.
Praca
multiswitch'a
Nie obciążone wejścia i wyjścia multiswitch'y
należy zakończyć rezystorami zakończeniowymi. Multiswitch jest zasilany po
kablach koncentrycznych od strony wejść np. ze wzmacniaczy
SA-501.
Dane
techniczne
|
Nazwa |
MSV-524 |
MSV-532 | |||
|
kod |
R70724 |
R70732 | |||
|
Ilość wyjść |
24 |
32 | |||
|
Zakres częstotliwości |
sygnał satelitarny |
0,95 - 2,4 GHz | |||
|
sygnał TV naziemnej |
4 - 862 MHz | ||||
|
Wzmocnienie |
Sygnał Satelitarny |
wyjście 1-8 |
6,5-14dB | ||
|
wyjście 9-16 |
5-11dB | ||||
|
wyjście 17-24 |
3,5-8dB | ||||
|
wyjście 25-32 |
- |
2-5dB | |||
|
Sygnał naziemny |
wyjście 1-8 |
5-10dB | |||
|
wyjście 9-16 |
4-8dB | ||||
|
wyjście 17-24 |
3-6dB | ||||
|
wyjście 25-32 |
- |
2-4dB | |||
|
regulacja wzmocnienia |
Sygnał satelitarny |
10dB | |||
|
Sygnał naziemny |
17dB | ||||
|
Maksymalny poziom wyjściowy sygnału satelitarnego (IMD3=35dB) |
93dBuV | ||||
|
Maksymalny poziom wyjściowy |
wyjście 1-8 |
93dBuV | |||
|
wyjście 9-16 |
89dBuV | ||||
|
wyjście 17-24 |
87dBuV | ||||
|
wyjście 25-32 |
- |
85 | |||
|
Separacja pomiędzy wejściami dla sygnału satelitarnego |
>30dB | ||||
|
Separacja pomiędzy |
dla sygnału satelitarnego |
>30dB | |||
|
dla sygnału naziemnego |
>30dB | ||||
|
Pobór prądu z odbiornika |
<180mA | ||||
|
Maksymalny pobór prądu z linii H i zewnętrznego źródła zasilania |
+12V do 18V/80mA | ||||
|
Sygnały kontrolne |
V/Lo, H/Lo |
11,5-14,5V/0kHz, | |||
|
V/Hi, H/Hi |
11,5-14,5V/22kHz, | ||||
|
Temperatura pracy |
-20 do +50stopni C | ||||
|
Wymiary |
250x128 |
290x128 | |||
|
Masa |
0,84kg |
1kg | |||
